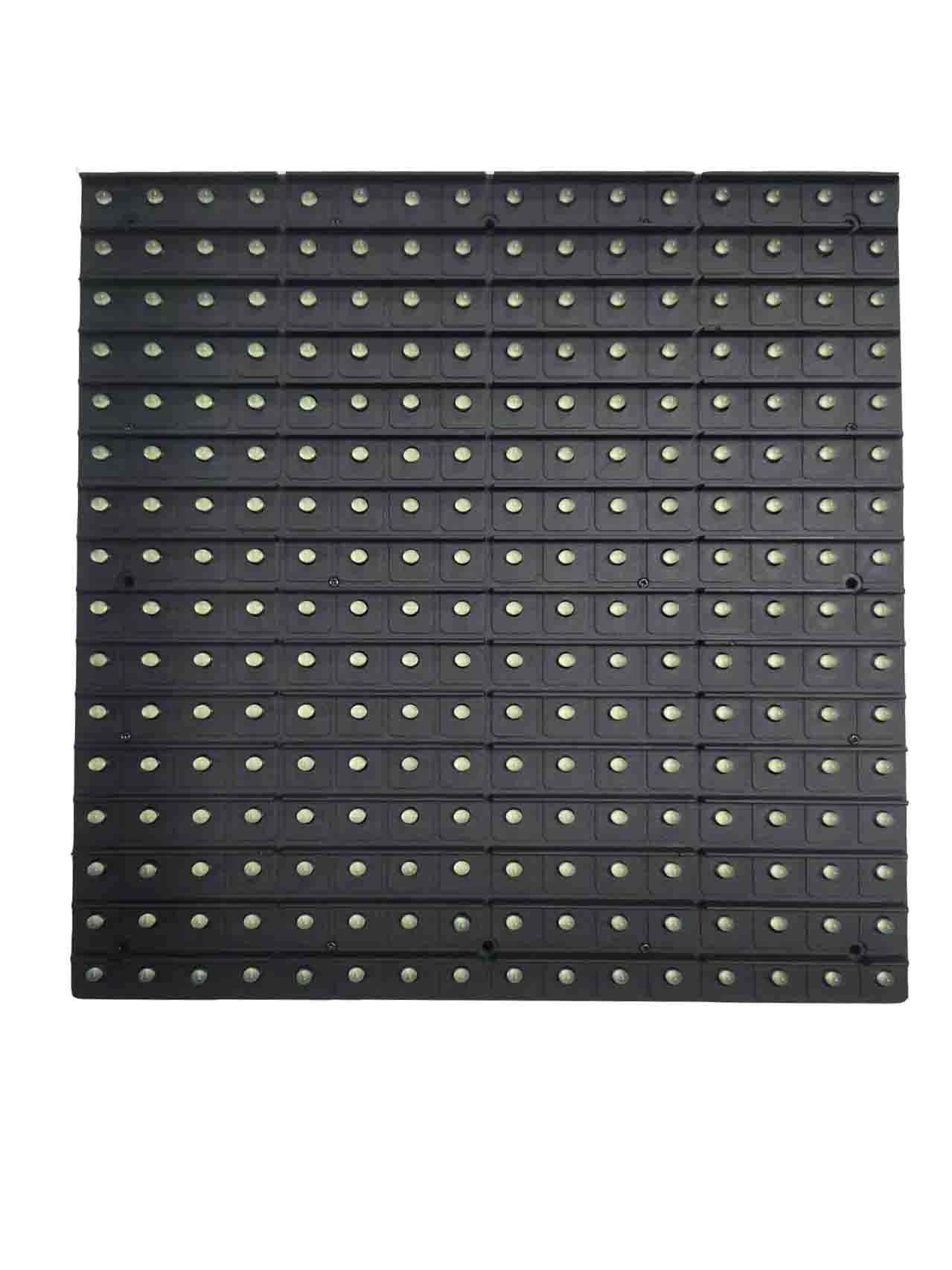

█ SPECIFICATION

Item                                                                           Parameters

Pixel pitch                                                                      16mm

Pixel configuration                                                        1G

Module resolution                                                         16×16dots

Physical density                                                            3906 (pixels/㎡)

Max brightness                                                             ≥6000cd

View angle                                                                    H:120°/ V:60°

Option distance                                                             ≥16 M

LED Wavelength                                                            G:510～530nm

Work voltage(DC)                                                          5V

Driving method                                                           Constant current static scan

Max power consumption                                            25W(All leds on)

Life span                                                                     100000h

Operation temperature                                                －30～60℃

Operation humidity                                                       10%～90%

Material of module outside frame                                PVC

Standard size                                                                 256×256mm

Net weight                                                                    900G

 Hub08 JIN/JOUT

Pin No.           Assignment          Pin No.          Assignment

1                     GND                    2                    A

3                     GND                    4                    B

5                     NC                       6                    C

7                     OE                       8                    D

9                     R1                        10                  G1

11                   B1                        12                  NC

13                   GND                    14                  LD

15                   GND                    16                  CK

Pin Assignment (Power)

Pin No.          Function

1-1                 VCC(+)

1-2                 GND(-)
